Bu süreçte üretilen segmentler; kul-
lanılan hammaddelere ve taze betona
ait teknik bilgileri ve kalite yönetimi
arayüzü ile stok, nakliye ve tünele yer-
leşim bilgilerini içeren barkod sistemi
ile izlenmiştir. Taze beton deneylerinin
yanı sıra sıcaklık ve dayanım gelişim
ölçümleri ile betonun sertleşme süre-
cindeki sıcaklık-gerilme çözümleme-
leri yapılmıştır. Bu çözümlemelerin
sonuçları doğrultusunda iç yapıda
dayanıklılık açısından olası olumsuz
etkilerin önlenmesine yönelik olarak
süreç devamlı şekilde kontrol altında
tutulmuştur. Bu amaçla, segmentler
üretim sırasında ve kalıptan alındıktan
sonra stok alanında uygun koşullarda
kürlenerek saklanmıştır.
Üretimi tamamlanan ürünlerin stok sa-
hasında gerekli kontrolları ilgili kontrol
planına uygun olarak yapılmıştır. Bu
kapsamda segmentlerin boyutları 2
boyutlu ve 3 boyutlu ölçüm sistemi ile
ölçülmüştür. Proje kapsamında 11 kez
gerçekleştirilen 3 boyutlu ölçümlerle
hem üretim kalıplarının, hem de kalıp-
lardan çıkan ürünlerin boyutları periyo-
dik olarak ölçülerek doğrulanmıştır.
Öndökümlü segmentlerin yanısıra
proje kapsamında toplam 1663 adet
öndökümlü alt tabliye elemanı üretil-
miştir. Uzuluğu 880 cm, eni 200 cm
ve kalınlığı 0,35 cm olarak üretilen alt
tabliye elemalarının üretiminde de 100
yıllık servis ömrü esasına göre tasa-
rımı yapılmış, geçirimsiz ve yüksek
performanslı C 50/60 sınıfı betonu
kullanılmıştır.

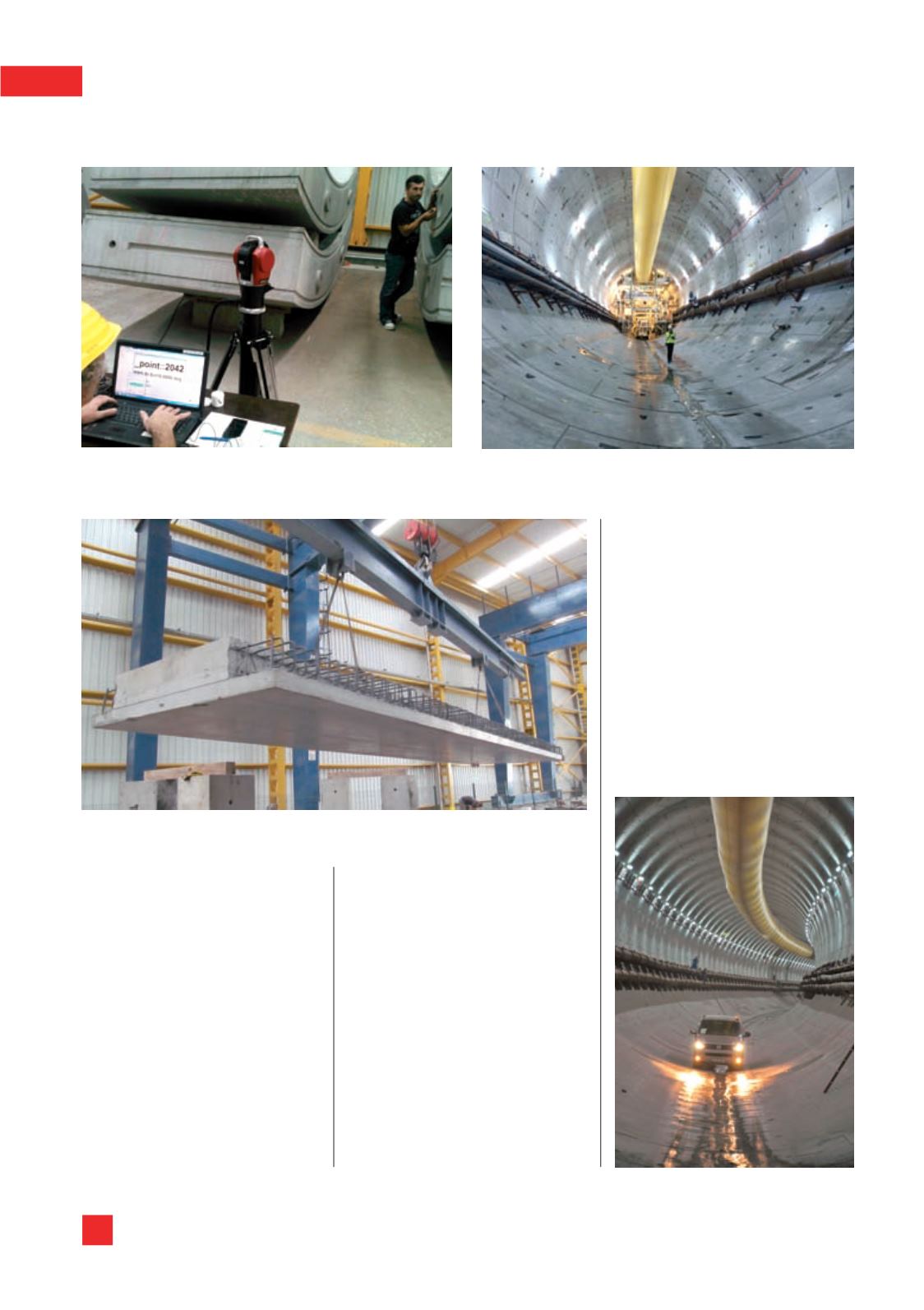

Resim 9.
Segmentlerin 3 boyutlu ölçüm yöntemi ile boyut kontro-
lunun yapılması
Resim 10.
Segmentlerin tünele TBM ile döşenmesi
Resim 11.
Öndökümlü Alt Tabliye elemanı
