MAKALE

BETON PREFABRİKASYON

KASIM 2016

SAYI : 120

14

esas alınarak tasarlanmış ve yerde-

ğiştirme kontrollü olarak uygulanmış-

lardır. Çevrimlerin hasar seviyelerine

bağlı değişimi Tablo 4’te verilmiştir.

Deneylerde 15 mm’lik yer değiştirme

seviyesine kadar (

δ

/h=0.01) önem-

li bir çatlak gözlemlenmemiştir. 15

mm’den sonra yaklaşık 0.4h

kesit

yük-

sekliğinde oluşan plastik mafsal bölge-

si başta olmak üzere hasarın kademeli

olarak yayıldığı gözlemlenmiştir. Hasar

türü, beklendiği üzere eğilme hasarı-

dır. Bununla beraber 2. numune’de bir

miktar donatı sıyrılması da gözlemlen-

miştir. Numunelerde sünek olmayan

bir güç tükenmesi oluşmamıştır.

5. ANALİTİK ÇALIŞMA

5.1 Kolon Hasarının Görüntülenmesi

Yapılan deneyler esnasında kolonun

karşılıklı iki yüzünden hasar görüntü-

leri alınmıştır. Hasar görüntülerini elde

edebilmek için, kolon-temel birleşim

noktasından itibaren yaklaşık 70 cm’lik

bir mesafenin vizöre girebileceği şekil-

de üçayaklar kurularak, fotoğraf maki-

naları sabitlenmiştir. Yüksek çözünür-

lüklü, donanımsal büyütme özelliğine

sahip dijital kameralar kullanılmıştır.

Kameraların sabit ışık altında görüntü

alabilmeleri için, kamera ile uyumlu

aydınlatma düzenekleri kurularak ko-

lon yüzleri aydınlatılmıştır. Kolonların

arka yüzlerine siyah perdeler gerilerek;

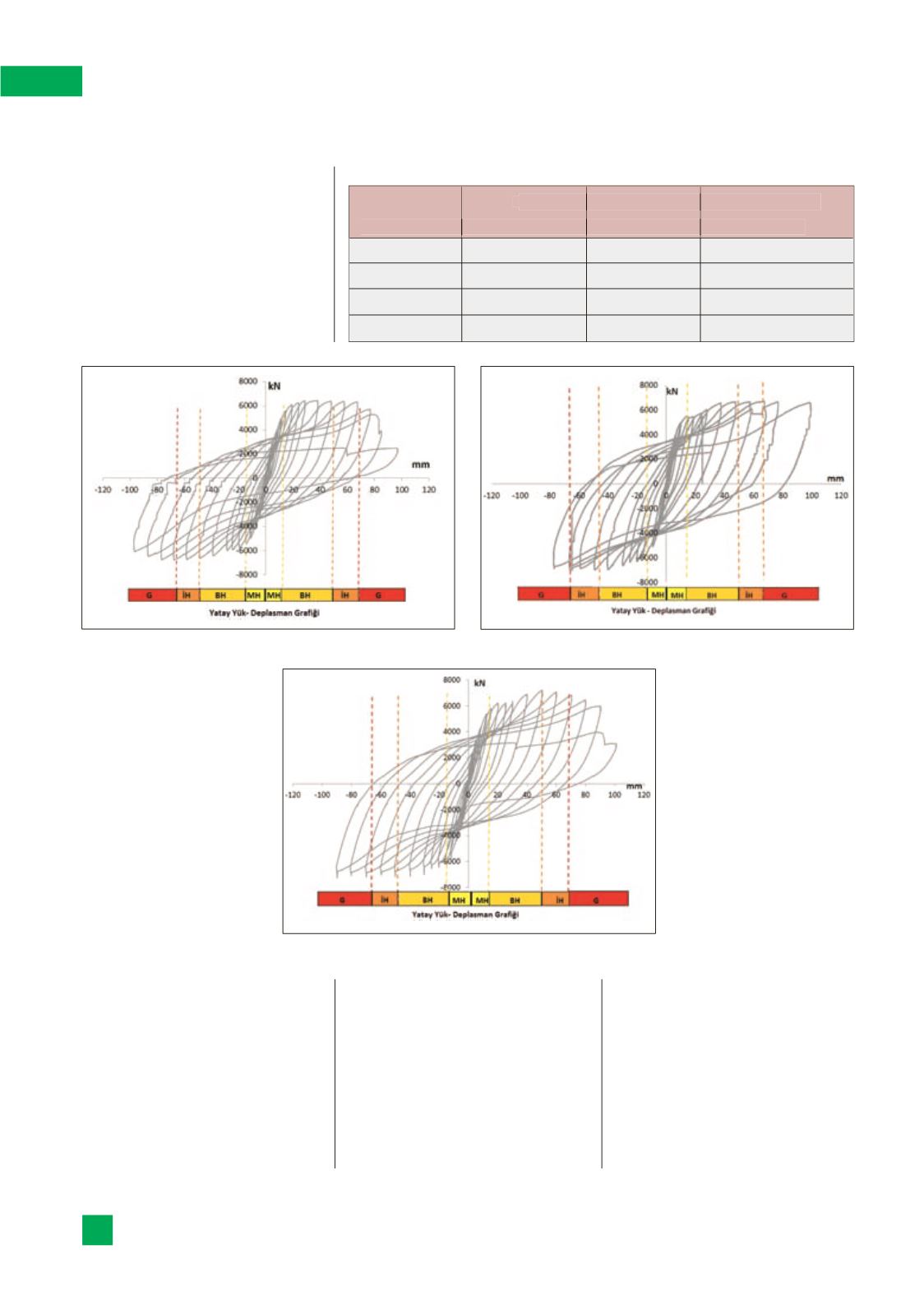

Şekil 9.

S-1-1 Kolonu Yatay Yük- Tepe Yerdeğiştirme (

δ

) Grafiği

Şekil 10.

S-1-2 Kolonu Yatay Yük- Tepe Yerdeğiştirme (

δ

) Grafiği

Şekil 11.

S-1-3 Kolonu Yatay Yük- Tepe Yerdeğiştirme (

δ

) Grafiği

Tablo 4.

Hasar Seviyelerine Bağlı Çevirim Sayıları

δ

/h

Çevrim

Deplasman

Sayısı

Aralığı

MH

<0.01

5

2 mm-15 mm

BH

<0.03

5

15 mm- 50 mm

İH

<0.04

2

50 mm-65 mm

G

>0.04

4

65 mm-
