kolonda oluşacak çatlak görüntülerinin
fotoğraf karesine giren gereksiz alan-
lardan ayrışması sağlanmıştır. Deney-
lerde yapılan her bir çevrim (yükleme)
için hasarların adım adım görüntüle-
mesi yapılmıştır. Üç numuneden alı-
nan göçme bölgesini temsil eden gö-
rüntüler Şekil 12’de gösterilmiştir.
Kolonlarda oluşan hasar görüntüleri
TDY-2007’de tanımlanan hasar böl-
gelerine göre sınıflandırılıp her hasar
seviyesinde elde edilen görüntü sayısı
Tablo 5’te gösterilmiştir.
5.2 Hasar Görüntülerinin YSA’da
Modellenmesi
Kameralar yardımıyla elde edilen her
bir dijital görüntünün hangi hasar sı-
nıfına girdiği, standartlara göre tespit
edilerek gruplandırılmıştır. Resimler
dört farklı sınıfa aittir (MH-BH-İH-G).
Yapılan üç deneyden toplamda 96 adet
resim dosyası elde edilmiştir. Yapılan
üç farklı kolon deneyinden elde edilen
görüntüler üzerinde ilk olarak iyileş-
tirme işlemi yapılmıştır (Negatif al-
ma-Gürültü Giderme-Keskinleştirme).
İyileştirilmiş görüntülerden elde edilen
tanımlayıcı özellikler, YSA’da eğitilme-
ye ve test işlemlerine hazır bir formata
getirilmiştir. Görüntüler üzerinde yapı-
lan her bir işlem için MATLAB prog-
ramı kullanılmıştır. Görüntü işleme ile
ilgili yapılan işlemler örnek olarak 1.
Kolon numunesinin (S-1-1) ileri hasar

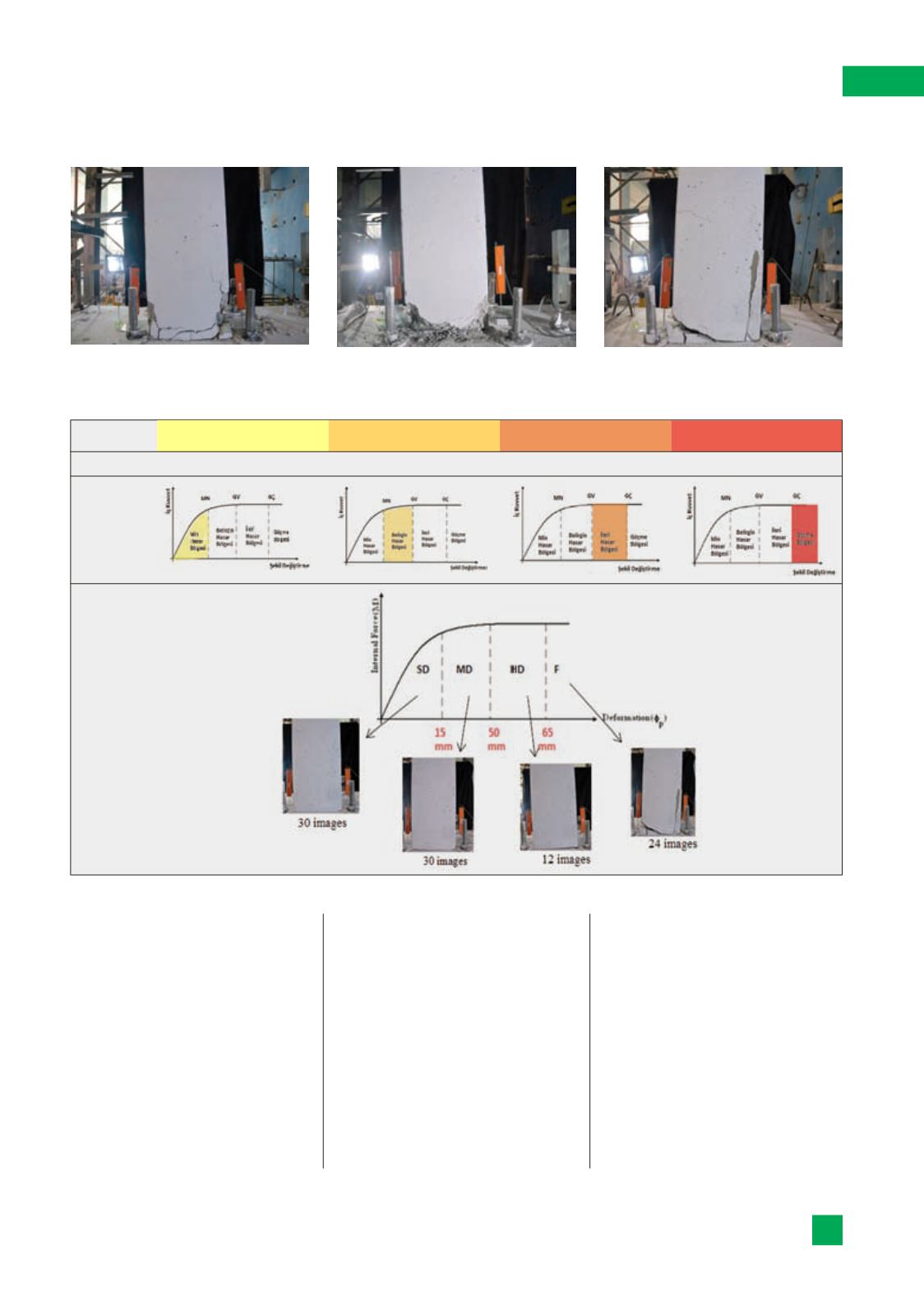

Şekil 12
. Kolon Hasar Görüntüleri
Tablo 5.
Hasar Seviyelerine Göre Görüntülerin Sınıflandırılması
MH
BH
İH
G
δ
/h
0.01
0,03
<0,04
>0,04
Grafik
Görüntü
Sayısı
