MAKALE
BETON PREFABRİKASYON
OCAK 2015
◆
SAYI : 113
14
rının tamamı minimum hasara çok
yakın olmakla birlikte Belirgin Hasar
Bölgesi’ndedir. Diğer katlarda ise mev-
cut durumda tüm kolonlar Minimum
Hasar Bölgesi’ndedir. Zemin kat kolon-
larındaki yangın etkisinin süreye bağlı
kapasite azalışları aşağıda verilmiştir.
Şekil 20’de görüldüğü gibi, yangın
süresi arttıkça hasarlı eleman sayısı da
artmaktadır. Pas payı katmanı kalınlaş-
tıkça ise yangın etkisinin özellikle do-
natılarda meydana getirdiği dayanım
kaybı azalmakta buna bağlı olarak da
kolonun sargılama etkisi artmaktadır.
DBYBHY-2007'e göre yapısal eleman-
lardan hiç biri gevrek olarak göçemez.
Bu durum her bir senaryo için kat kat
kontrol edilmiştir. Yapılan kontroller
Kiriş hasarları
Tek doğrultuda gerçekleştirilen itme
analizi sonuçlarına göre X doğrul-
tusundaki her bir kattaki kiriş adeti
20’dir. Yangın etkisinden sonra değer-
lendirilen modellerde yangın süresine
göre hasar sınırlarını aşan eleman
adetlerinde değişiklikler görülmektedir.
Yangın süresinin artmasıyla olası bir
deprem sonucunda etriye dayanımının
oldukça etkilenmiş olmasından dolayı
kesitlerde gevrek göçme meydana gel-
mektedir. Alt katlarda eksenel yükün
fazla olması sebebiyle kesme kapasi-
tesinin de fazla olmasına karşın alt kat-
lardaki kesme zorları da daha fazladır.
Mevcut yapıdaki kiriş elemanlarının
hasar durumlarına bakıldığında ele-
manlar alt katlarda Belirgin Hasar
durumundan ileriye geçmemişlerdir.
Analiz modeli oluşturulurken tanım-
kuvvet bazlı gerçekleştirilmiştir. Özel-
likle pas payı katmanının azaldığı ve
yangın süresinin arttığı senaryolarda
olası bir deprem sonucunda etriye
dayanımının oldukça etkilenmiş olma-
sından dolayı kesitlerde gevrek göçme
meydana gelmektedir. Alt katlarda
eksenel yükün fazla olması sebebiyle
kesme kapasitesinin de fazla olmasına
karşın alt katlardaki kesme zorları da
daha fazladır.

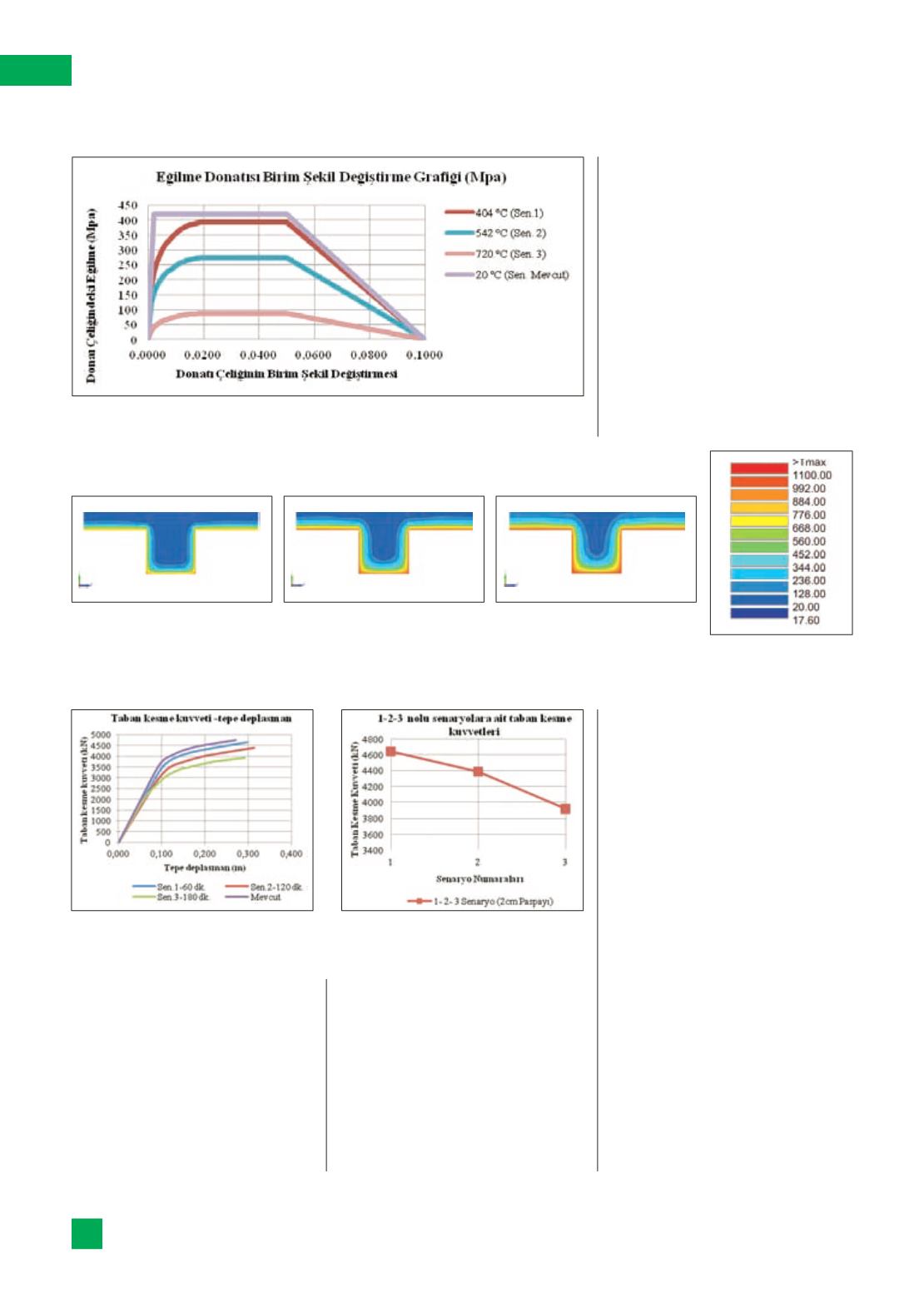

Şekil 16.
Tüm senaryolar kapsamında 50cm x 50 cm boyutlarındaki kolonun eğilme dona-
tısındaki sıcaklığa bağlı dayanım şekil değiştirme grafiği.
(a) (b) (c) (d
Şekil 17.
Sırasıyla 60, 120 ve 180 dk.’lık yangın etkisinde 40cm x 50cm boyutlarındaki kirişin sıcaklık dağılımı.
Şekil 18.
Senaryo 1-2-3 ve Mevcut’un karşılaştırmalı taban kesme kuvveti-tepe deplasman
grafiği.
