şimin çevrimsel davranışı Şekil 13b de
karşılaştırılmıştır. Her iki numune için
d
= 0.10 m dir. Buna karşın 2Ø16
pimli birleşimde
d/D
= 6.25 olur-
ken 1Ø25 pimli birleşimde
d/D
= 4
olmaktadır. İtme yönünde belirlenen
dayanımlar karşılaştırılırsa, tek yönlü
yüklemede gözlenen duruma benzer
şekilde, dayanımların pimlerin kesit
alanı ile ilişkili olduğu görülmektedir.
Çekme yönünde her iki birleşim için
benzer dayanım değerleri elde edilmiş-
tir. Bunun nedeni, pimlerin kesit alan-
ları farklı olmasına karşılık 1Ø25 in kul-
lanıldığı birleşimde
d/D
oranının daha
küçük gerçekleşmesine bağlı olarak
dayanımın düşük gerçekleşmesidir.
2Ø16 pimli birleşim hem itme ve hem
de çekme yönünde önemli miktarda
dayanım kaybı ve küçük kayma sü-
nekliği (yaklaşık μ
s
= 2) göstermiştir.
1Ø25 pimli birleşimin itme ve çekme
yönünde ulaşılan kayma sünekliliği sı-
rasıyla, μ
s
= 4 ve μ
s
= 2.5’tir.
1Ø32 pimli (
A
s
= 804 mm
2
) birle-
şim ve 2Ø25 pimli (
A
s
= 981 mm
2
)
birleşim için elde edilen kuvvet‑yer-
değiştirme eğrileri Şekil 14a da kar-
şılaştırılmıştır. Her iki birleşim için
d
= 0.20 m,
d/D
oranı ise 6 de-
ğerinden büyüktür, dolayısıyla birleşim
davranışı simetrik gerçekleşmiştir. Be-
lirlenen davranışların oranı, pim kesit
alanlarının oranına eşittir. Bu sonuç,
her iki birleşim için davranışı etkile-
yen belirgin bir ikincil ektinin (pimler
arasında etkileşim veya
d
n
/D
oranının
küçük olması) olmadığını göstermek-
tedir. Her iki birleşimde, itme ve çekme
yönlerinde
μ
s
= 4 ten büyük kayma
sünekliği elde edilmiştir. Şekil 14b
de 1Ø25 ve 2Ø25 pimli birleşimlerin
davranışı karşılaştırılmıştır. Tek pimli
birleşim dayanımının, iki pimli birleşim
dayanımının yarısı düzeyinde olduğu
görülmektedir.
Şekil 14 de yapılan karşılaştırmalar;
çevrimsel yükleme için, pimler ara-
sında etkileşim ve
d
n
/D
oranının küçük
olması gibi ikincil etkilerin tek yönlü
yükleme durumundan daha az önemli
olduğunu göstermiştir. Tek yönlü yük-
leme durumunda iki pimli birleşimlere
ait dayanımın, bu etkilere bağlı olarak,
İtme
Şekil 13.
Çevrimsel yüklemede
d
ve
d/D
etkisinin irdelenmesi
(a)
(b)
Pimler
Pimler
İtme
Çekme
Çekme
Kuvvet (kN)
Kuvvet (kN)
Yerdeğiştirme (mm)
Yerdeğiştirme (mm)

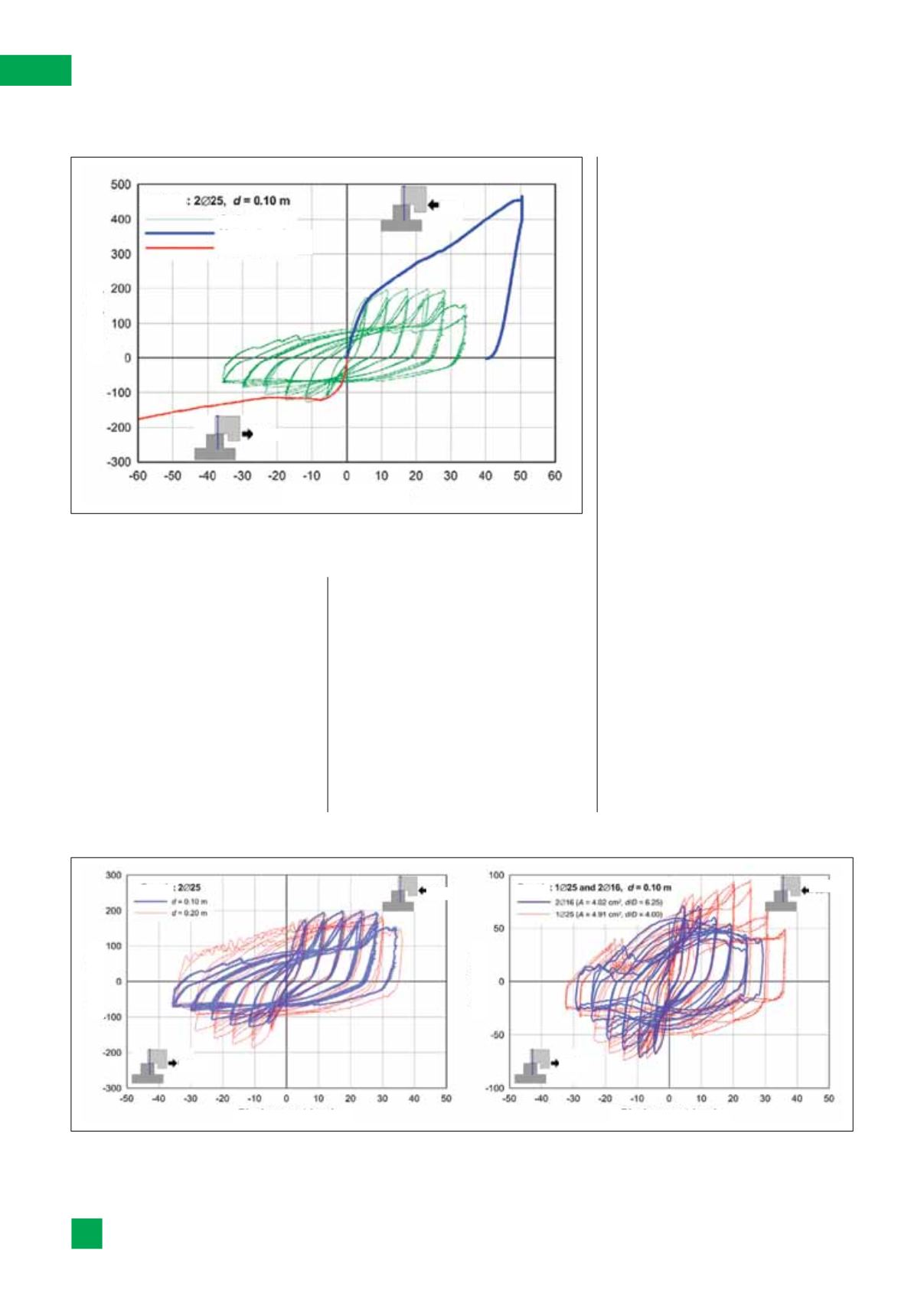

Şekil 12.
2Ø25 d=0.10m pimli birleşimde çevrimsel ve tek yönlü yükleme etkisi
Pimler
İtme
Çekme
Kuvvet (kN)
Yerdeğiştirme (mm)
Çevrimsel Yükleme
Tek Yönlü İtme
Tek Yönlü Çekme
